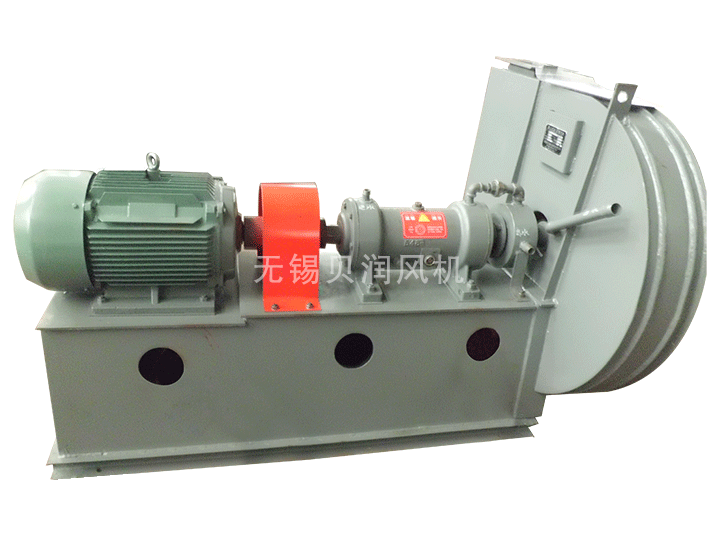

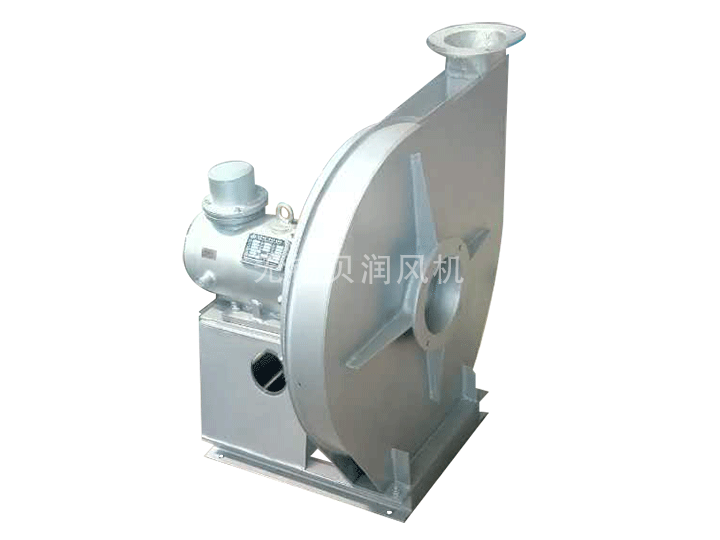

高溫離心風機系列

高溫離心風機做動平衡的方法
       新型干法生產線中，各種型號的裝機容量占生產線總功率的30%～40%之間，加強對在線離心風機的維護和保養顯得比較重要，風機葉輪的嚴重磨損，造成風機轉子不平衡，從而導致整個風機振幅加大，嚴重影響生產的正常運行因此，如何在施工現場為風機做動平衡并清除不平衡因素，在多年的風機維護管理工作中，筆者總結出了一套行之有效的簡易作圖法即用作圖法找出葉輪輕點位置，并在輕點位置處加配重，以清除風機的不平衡。
       方法介紹
       給風機轉子做動平衡，找出葉輪輕點位置，并確定所加平衡塊質量用作圖法找平衡，具體步驟如下：
       （1）開啟風機，穩定運行后，在能反映風機振動情況的M點（如軸承座等），用測振儀測其振幅A0，記錄后停機。
       （2）將葉輪前盤（或后盤）圓周3等分，分別記作1點，2點，3點。
       （3）在1點處夾上預先制作好的夾塊P（根據風機葉輪大小確定其質量，一般為mp=150 g～300 g），重復步驟1，測M點振幅A1。
       （4）替換夾塊P的位置到2點和3點，重復步驟3，依次測得M點振幅A2，A3。
       （5）作圖以A0為半徑作圓，圓心為O，將該圓3等分，分別記作O1點，O2點，O3點；以O(shè)1為圓心，A1為半徑作?。灰設2為圓心，A2為半徑作??；以O(shè)3為圓心，A3為半徑作弧上述3條弧線分別交于B，C，D三點。
       （6）作BCD的型心O4，O4 點即為輕點，連接OO4并延長交圓O于O5點，O5點即為加配重鐵塊的點側得OO4的長度為L(zhǎng)，則O5點配重質量為 m配=mp×A0 /2L。
       （7）在風機葉輪前盤（或后盤）圓周上找出實際O5點位置，將配重為m配鐵塊焊牢，至此，離心風機作動平衡完成。
